2.jenco6311简介
Model 6311 是一使用单芯片微电脑设计多元多功能的测试与控制器, 它是包装在 ¼ DIN 的防水壳里, 可防止漏水或高湿度而影响机器的功能, 提供设定菜单, 设定功能多使得此一机型成为一台理想的控制器, 适合

使用于实验室与各种控制场所.

Model 6311 可同时显示 pH(酸碱度) 或 ORP(绝对或相对氧化还原电位), 温度和控制警报讯号于一个大型液晶显示器上.

Model 6311 的微电脑会在开机时, 做自我检查功能可以帮助使用者了解机器是否工作正常? 并提供检测的侦错讯号.

Model 6311 的微电脑亦可以让使用者很简易的对电极做校正, ,氧化还原电位可以测量绝对氧化还原电位或相对氧化还原电位. 酸碱校正液种类亦可依使用者需求 / 国家来自行选定, 而做两点校正时, 自动锁住功能

可以帮助使用者做校正,以减少人为误差, 内部的微电脑可以储存,计算,补偿所有有关酸碱的各种参数,诸如: 抵补电位(OFFSET),斜率(SLOPE),温度等, 而所有校正值皆会储存在 EEPROM 内存中, 不会因断电而须重校.

Model 6311 提供了一个可程序清洗时间控制输出和四个可程序继电器控制输出, 每个继电器的迟滞(Hysteresis)大小, 高/低控制(High/Low control)模式皆可由使用者自行设定. 本机也有一个隔离电流(4~20mA)输

出, 其输出范围可由使用者自行设定.

Model 6311有一个 RS-485 的接口输出, 使用者可以利用此接口输出与任何 IBM© PC/AT 个人计算机连接并实时记录所有数据. 使用者亦可利用此通讯接口去做远距控制(remote control).

3.jenco6311使用

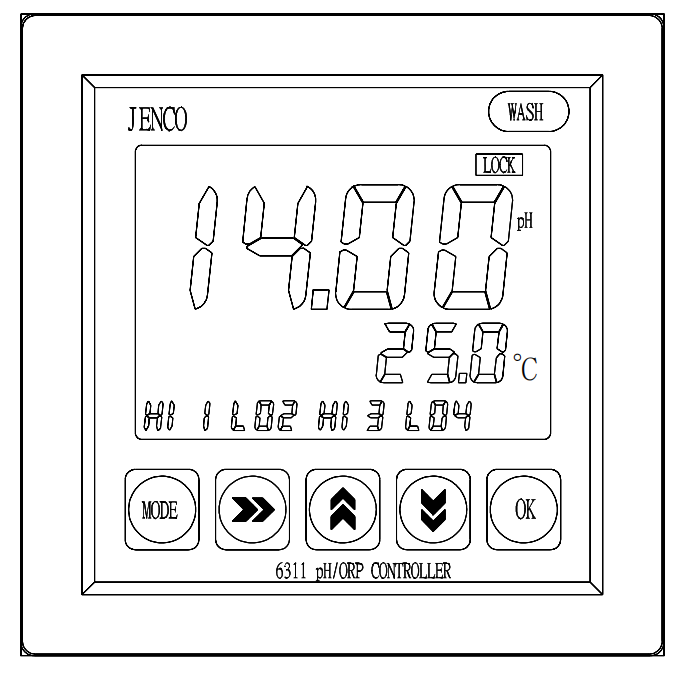

1. [MODE] 键

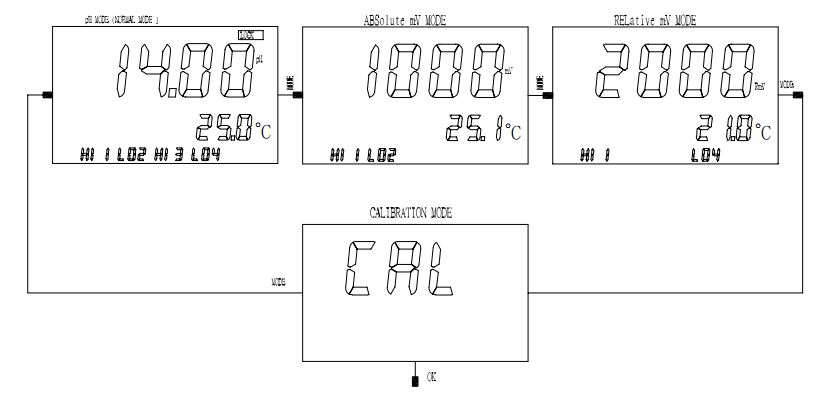

1a. 在正常显示模式时, 按此键依次循环显示 pH 值, 绝对氧化还原电位(mV), 相对氧化还原电位 (RmV) 和校正。C模式 (CAL).

1b. 在进入校正模式时, 按住此键两秒钟即会离开校正模式, 回到正常显示模式.

1c. 当在译码画页时, 按住此键约两秒钟可以不须译码即可连续按 [ OK ] 键去观看各设定参数, 但不能变更各设定参数.

2. 键.

2a. 在校正模式时, 按此键可以选择设定参数的位数, 每按此键一次选择设定参数的位数即向右跳一位数.

2b. 在 pH Buffer I 校正时, 按此键可以跳过抵补电位校正,直接显示电极效率约四秒钟后, 直接进入 4mA 隔离电流的设定.

2c. 在 pH Buffer II 校正时, 按此键可以跳过斜率校正(只做单点校正时),机器将显示电极理想效率(100.0%)约四秒钟后, 直接进入4mA 隔离电流的设定.

3. 键.

在校正/设定模式时 : 按此键可以增加被设定参数闪烁位数上的数字或参数.

4.键.

4a. 在校正/设定模式时 : 按此键可以减少被设定参数闪烁位数上的数字或参数.
4b. 在 pH “STAND” (抵补电压) 和 “SLOPE” (斜率) 校正时, 按 键可以再重新校正一次 “STAND”或 “SLOPE”(请参照 pH 的校正章节).

5. [ΟΚ] 键.

5a. 在校正/设定模式时 : 按此键会将设定好的参数储存在EEPROM内存中, 并进入下一个或下一页参数设定.

5b. 当在译码画页时, 按住此键约两秒钟可以不须译码即可连续按[ OK ] 键去观看各设定参数, 但不能变更各设定参数.

6. [WASH] 清洗键 .

在未锁码的状态下, 只要按住此键约两秒钟, 本机即会依照使用者在 “继电器 5” 设定的时间打开此清洗继电器, 时间一到即自动关掉 ”继电器 5” , 此功能主要是提供使用者可接一清洗装置用.但在锁码的状态

时, 此键不工作, 是避免此键被误触造成控制失控.

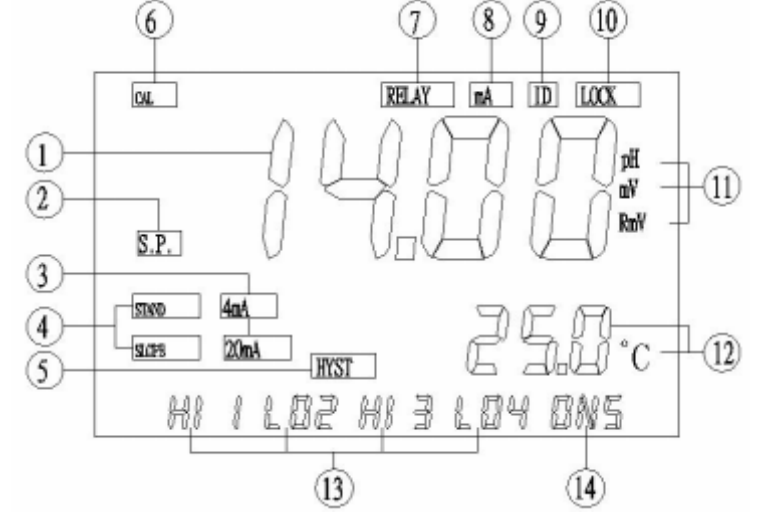

B. 显示器说明

1. 主显示 :

2. S.P. (设定点指示讯号)– 当使用者进入继电器的设定时, “SP” 设定点指示讯号才会亮起.

3. 4mA & 20mA(隔离电流 4mA & 20mA设定点指示讯号) –当使用者进入隔离电流的设定时, 会先亮 “4mA” 的指示讯号, 设定好以后 “20 mA” 的指示讯号随即亮起 .

4. STAND & SLOPE 指示讯号 – 在 pH 电极做 “STAND” 或 “SLOPE” 校正时, 如还未校正时, “STAND” 或 “SLOPE” 讯号会闪烁, 当开始校正后此讯号即会显示直到完成校正.

5. HYST 迟滞指示讯号 – “HYST” 迟滞指示讯号在设定或观看“RELAY 1 ~ RELAY 4” 时会亮着¸ 而迟滞值会显示在次显示的位置, 其单位与主显示值相同.

6. CAL 指示讯号 –当一进入校正设定模式时, 此讯号即会一直亮着.

7. RELAY 指示讯号 –“RELAY” 指示讯号在设定或观看 “RELAY 1 ~ RELAY 4” 时即会亮着.

8. mA 指示讯号 – “mA” 指示讯号在设定或观看 4mA 或 20mA 时即会亮着.

9. ID 指示讯号 – “ID” 指示讯号在设定或观看 “ID” 值时即会亮着

10. LOCK 指示讯号 –当使用者有做密码设定时, “LOCK” 会显示在正常显示画面的右上角.

11. pH, mV, RmV指示讯号– 这用来表示正常显示的单位与显示模式.

12. 次显示 – 用来显示温度值与单位.

13. HI ?/LO ? 指示讯号– 用来显示继电器的号数和高/低控制模式.

14. ON5 指示讯号–当”继电器 5”(RELAY 5)工作时, ON5 即会亮起.

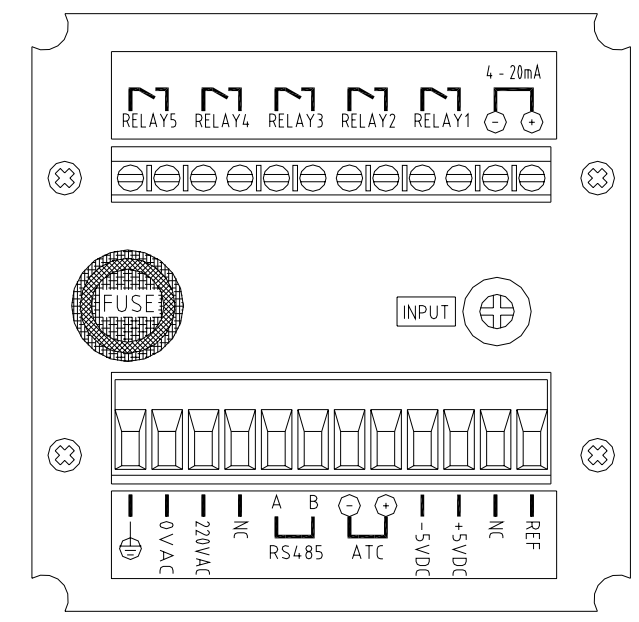

C. 端子接线图

1. 装机时必须确定电源是关机的, 否则可能造成触电等危险.

2. 装机时必须确定所有接线接在正确的接脚位置, 电源接线若不正确有可能会造成机器损毁.

3. 4~20 mA的输出最大负载不能超过 500 欧姆.

4. 继电器的电阻性最大负载不能超过 5 Amp, 115VAC 或 2.5 Amp,230VAC, 消耗功率是 6 瓦特(Watt) .

5. +5V 和 –5V 激发电压是供给酸碱前置放大器用, 使用电流不要超过 20mA .

6. RS485 的接线若不能正确分辨, 可在不能联机时将A和B接线对调或检查 ID 值设定是否正确, 若有联机干扰本机时时, 建议使用隔离型的 RS485/RS232 转换器.

注意 :

1. 装机时必须确定电源是没插电的, 因本机一插电即会工作,否则可能造成触电等危险

2. 装机时必须确定所有接线接在正确的接脚位置, 电源接线若不正确有可能会造成机器损毁.

3. 本机使用的保险丝是 0.315Amp/250V快速反应保险丝.

D. 开/关机

只要将本机插上正确的交流电源(115VAC或 230VAC ,50/60Hz)即可开始工作, 而不使用时只要拔掉交流电源即可, 所有的设定仍保存在内存中.

每当本机开始工作时, 机器内的微电脑即会执行自我检查并出现左边的画面,检查的项目依序为 “Ver(Version)”– 版本号次, “EEP(EEPROM) “ – 记忆体检查, RO(ROM)”- MCU 的只读存储器检查&“RA-(RAM)”

- MCU 的随机存取记忆体检查等, 正确的项目会显示 “GOOd”, 若有问题的项目会显示“bAd”, 有问题的项目请参照错误显示与排除方法章节处理.

每当本机完成自我检查后, 使用者须先将将各种探棒安置好, 安装时各种探棒要必免触底或有气泡沾在探棒上, 使用者即可以开始准备校正或测量.

5."pH"控制模式的设定

i. 温度探棒的选择画面

在这个画面时, 使用者可以按 [¿] 或 [À]键去选择温度探棒的种类, 选好以后按 [OK] 键确认即会进入校正液种类的选择画面. 温度探棒有下列三种选择: 1. 热敏电阻 : 10KΩ(25℃) 2. 电阻 Balco 3KΩ(25℃)电

阻 3. 白金 pt-1000 : α=0.00385 等.

下列两个步骤是选择 pH 的校正液种类.

ii. “校正液一”的选择画面(pH BUFFER I (STAND))

校正液一(buF 1) 的校正液有两种选pH 择, 使用者可以按 [¿] 或 [À] 键去选 pH7.00 或 pH6.86, 选好以后按[OK] 键确认即可.

iii. “校正液二”的选择画面(pH BUFFER II (SLOPE))

校正液二(buF 2) 的校正液有六种选择, 使用者可以按 [¿] 或 [À] 键去选 pH1.68, pH4.00, pH4.01, pH9.18 pH10.01 或 pH12.46, 选好以后按[OK] 键确认即可.

下列两个画面是电极的校正步骤:

iv. 抵补电位的校正画面(STAND CALIBRATION)

当完成校正液的选择以后即会显示左边的图面, “STAND” 的指示讯号会闪烁, 表示机器正等待 ‘STAND’校正, 将用蒸馏水洗干净的电极和温度探棒放入第一种校正液中按 [OK]键, 机器即开始自动校正,,此

时“STAND” 的指示讯号会亮着,

WAIT 的指示讯号会闪烁,当读值稳定时, 使用者可按 [OK] 键确认即完成第一点校正.

v. 斜率的校正画面(SLOPE CALIBRATION)

在完成第一点校正后即会显示左边的图面, “SLOPE” 的指示讯号会闪烁, 表示机器正等待 “SLOPE” 校 正, 将用蒸馏水洗干净的电极和温度探棒放入第二种校正液中, 按[OK] 键, 机器即开始自动校正, 此时

“SLOPE” 的指示讯号会亮着“WAIT” 的指示讯号会闪烁,当读值稳定时, 使用者可按 [OK] 键确认即完成两点校正.

vi. 电极效率显示画面(EFFICIENCY )

当完成两点校正后, 机器会自动WAIT 显示电极的效率百分比值(如左图)约四秒钟, 然后进入隔离电流 4mA 的设定.

电极效率的计算公式如下 :效率 = (新斜率/ 理想斜率) x 100%. 我们建议当电极的效率低于 80% 时, 请更换新电极使用, 以确保测量与控制正确.

6.pH 校正的步骤

1. 在主显示模式时, 按 [MODE] 键直至显示 “CAL” 时再按 [OK] 键确认进入校正/ 设定模式.

2. 假如机器有设定密码时, 须先译码才能进入设定或校正(注意 : 解码后所有控制和电流输出接会冷冻).

3. 在校正/ 设定模式选择画面选择 “pH” 选项后再按 [OK]键确认.

4. 在温度探棒的选择画面选择是当的温度探棒后再按[OK]键确认.

5. 选择第一种校正液.

6. 选择第二种校正液.

7. 用蒸馏水或去离子水清洗电极和温度探棒.

8. 将电极和温度探棒放入第一种校正液中.

9. 按 [OK] 键即开始作抵补电位 (STAND) 校正. 此时 “WAIT” 讯号会开始闪烁, 表示机器已开始自动校正, 当在 10 秒内的酸碱值改变小于±0.01 pH时, 微电脑即会依溶液温度自动锁住校正值(参照 IX. pH 校

正液与温度的关系) , 此时 “WAIT” 讯号消失, “SAVE” 讯号开始闪烁.

10. 使用者即可按 [ OK ] 键确认完成 “STAND” 校正并继续步骤

11或按 [ À ] 键再重校 “STAND” 一次.假如有 “OVEr” 或 “Undr” 等错误讯号出现, 表示抵补电压超过 ±100 mV (请参阅 VIII. 错误显示与排除方法) 或 闪烁的 “ SAVE” 的讯号在几分钟后仍一直不出现

, ,使用者需要检查电极或 ‘校正液 I ‘ 是否正确 ? 或按住[MODE] 键两秒钟离开校正.

11. 用蒸馏水或去离子水清洗电极和温度探棒.

12. 将电极和温度探棒放入第二种校正液中.

13. 按 [OK] 键即开始作斜率 (SLOPE) 校正.

此时 “WAIT” 讯号会开始闪烁, 表示机器已开始自动校正, 当在 10 秒内的酸碱值改变小于±0.01 pH 时, 微电脑即会依溶液温度自动锁住校正值 (参 照 IX. pH 校正液与温度的关系), 此时 “WAIT” 讯号消失,

“SAVE” 讯号开始闪烁.

14. 使用者即可按 [ OK ] 键确认完成两点校正, 或按 [ À ] 键再校正 “SLOPE” 一次.假如有 “OVEr” 或 “Undr” 等错误讯号出现, 表示斜率超过理想斜率±30% 范围 (请参阅 VIII. 错误显示与排除方法)

或闪烁的 “ SAVE” 的讯号在几分钟后仍一直不出现, ,使用者需要检查电极或 “校正液II“是否正确? 或按住 [MODE] 键两秒钟离开校正.

15. 接着依序设定隔离电流输出,控制输出, ID和密码 .

16. 离开校正模式约三秒后机器输入即开始作测试与控制.
